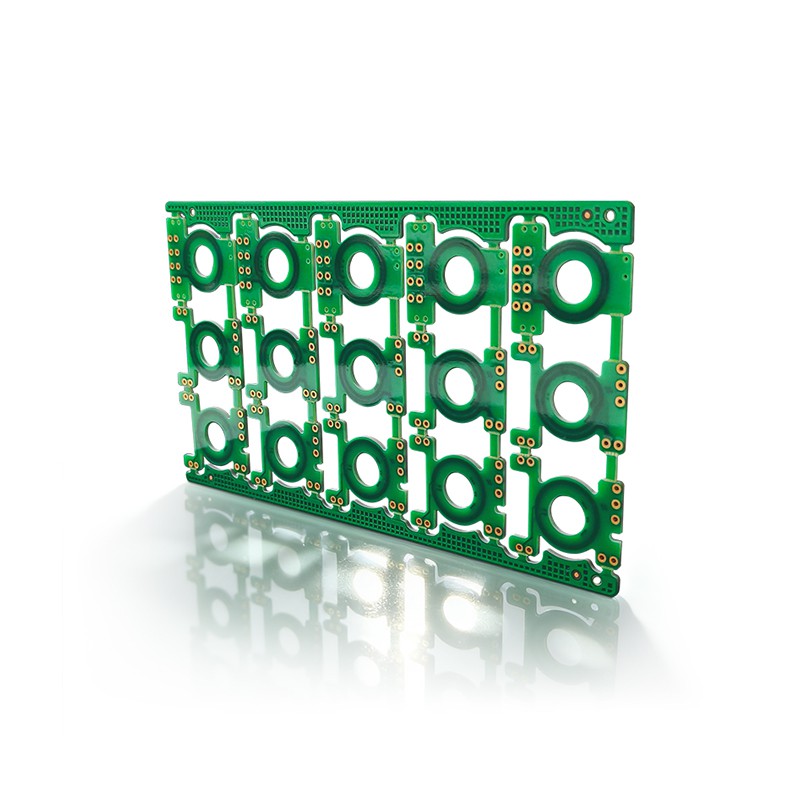

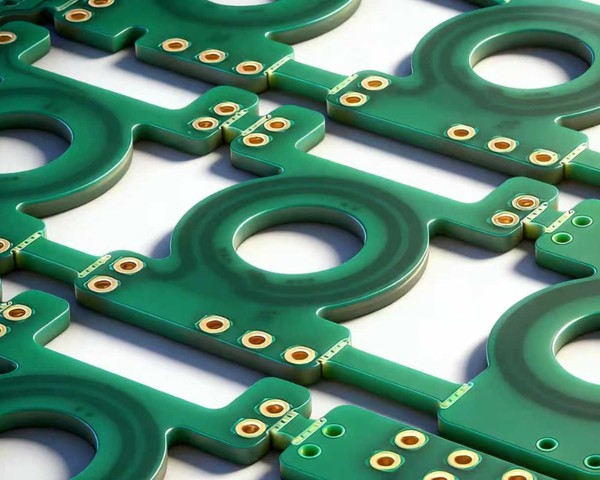

ما هو ميكروفيا HDI ثنائي الفينيل متعدد الكلور؟
تستخدم لوحة الدوائر المطبوعة Microvia HDI PCB (لوحة الدوائر المطبوعة عالية الكثافة- الحفر بالليزر لإنشاء -منافذ عمياء صغيرة (Microvias) بأقطار أقل من أو تساوي 0.1 مم، مما يتيح إشارة عالية السرعة- أو توصيلات الطاقة بين الطبقات المتجاورة. بالمقارنة مع اللوحات التقليدية متعددة الطبقات، يوفر HDI PCB مع Microvias تحسينات كبيرة في كثافة التوجيه، وسلامة الإشارة، واستخدام المساحة.
تعريف وميزات ميكروفيا
المزايا الأساسية
النقاط الرئيسية في التصميم والمعالجة

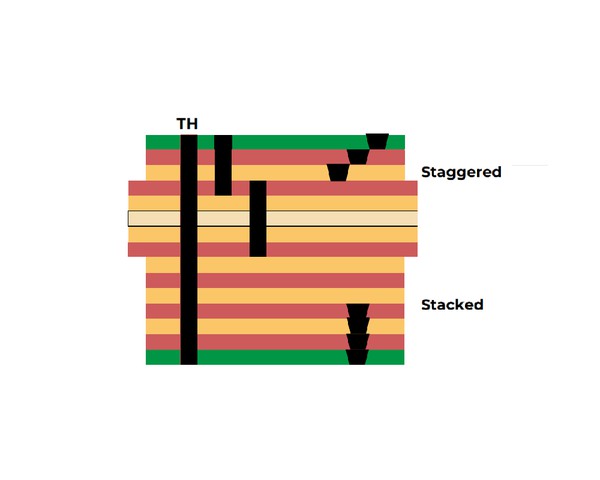

مكدسة مقابل تصاميم متداخلة
- متداخلة: تكلفة أقل، وموثوقية أعلى، ومناسبة لمعظم التصاميم
- مكدسة: موفرة للمساحة-، مثالية للكثافة القصوى، ولكن بتكلفة أعلى وتعقيد في العملية
أنواع هيكل HDI (معيار IPC-2226)
- النوع 1: تصفيح-خطوة واحدة + حفر بالليزر
- النوع الثاني: تصفيح بخطوتين-+ فيا مدفونة + حفر بالليزر
- النوع 3: تصفيح ثلاث-خطوات + حفر ليزر متعدد

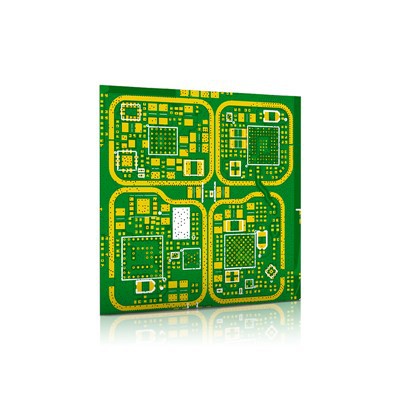

- ELIC (أي طبقة HDI): أي -طبقة متصلة، مناسبة للتصغير الشديد
اختيار المواد مواد عالية-Tg FR-4، ومواد Rogers عالية السرعة-، وشرائح هجينة - مخصصة لتلبية متطلبات التطبيقات المحددة.
مجالات التطبيق
الالكترونيات الاستهلاكية
الهواتف الذكية والأجهزة اللوحية والأجهزة القابلة للارتداء
01
إلكترونيات السيارات
أنظمة ADAS،-الترفيه داخل السيارة، والتحكم في مجموعة نقل الحركة
02
معدات الاتصالات
محطات 5G الأساسية والوحدات الضوئية
03
الأجهزة الطبية
الشاشات المحمولة، ومعدات التصوير التشخيصي
04
التحكم الصناعي
أجهزة استشعار عالية الدقة وأنظمة التشغيل الآلي.-
05
لماذا تختار لوحة Microvia HDI من STHL؟

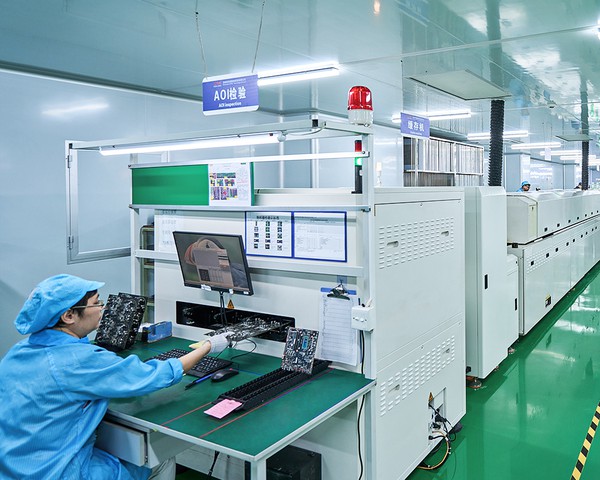

- ضمان الجودة: 100% AOI، والمسبار الطائر، وتغطية فحص الأشعة السينية -.
- الدعم الفني: مهندس مباشر-إلى-اتصالات العملاء بدءًا من التصميم التخطيطي وحتى تحسين عملية الإنتاج الضخم
- الإنتاج المرن: يدعم أنواع المنتجات المتعددة، والدفعات الصغيرة، والتنفيذ السريع
- فترات زمنية موثوقة: يتم تسليم معيار 1-2 خطوة hdi microvia ثنائي الفينيل متعدد الكلور في 7-10 أيام؛ يتم جدولة تصميمات معقدة متعددة-خطوات بناءً على متطلبات المشروع
خاتمة
إذا كنت تبحث عن حل لثنائي الفينيل متعدد الكلور يوفر إمكانية توصيل بيني عالية الكثافة- مع الحفاظ على تصميم نحيف وخفيف الوزن وموثوقية استثنائية، فإن Microvia HDI PCB هو خيارك المثالي.
اتصل بنا علىinfo@pcba-china.comلمناقشة متطلبات مشروعك أو طلب عرض أسعار مخصص. بفضل خبرتنا وتجربتنا، سوف نضمن أن لوحة Microvia HDI الخاصة بك تلبي أعلى معايير الأداء والجودة.
