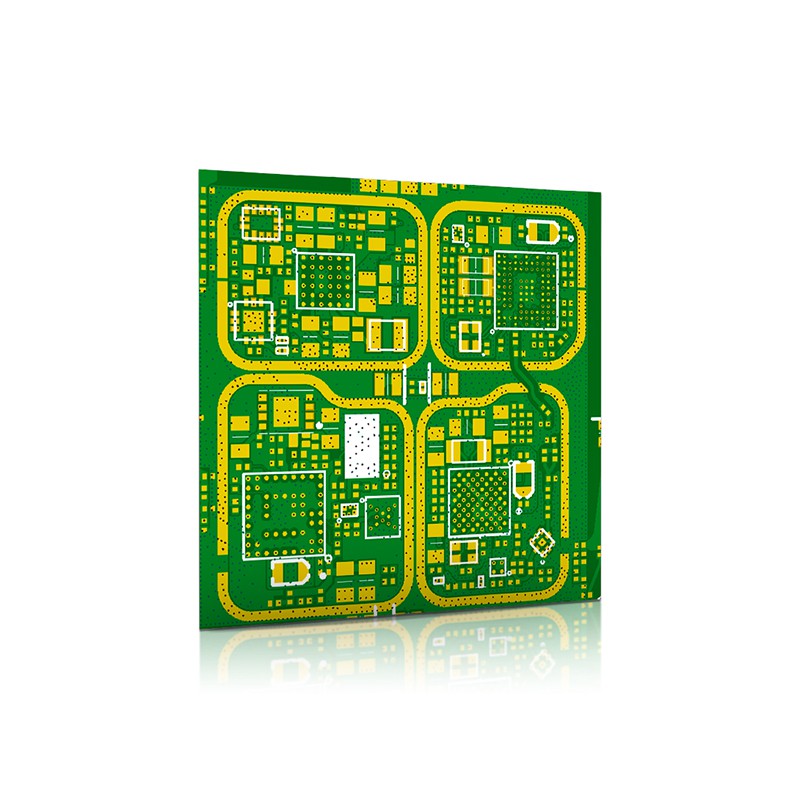

ما هو أي طبقة HDI؟
بالمقارنة مع تقنية HDI التقليدية، فإن أي تقنية HDI لطبقة تسمح بربط جميع الطبقات الداخلية من خلال ميكروفيا ليزر مملوءة بالنحاس-، مما يؤدي إلى إزالة قيود "الترتيب 1–2" أو "التوصيل البيني لطبقة معينة". بالنسبة لتصميمات ثنائي الفينيل متعدد الكلور من أي طبقة، يعني هذا أن وضع الجهاز لم يعد مقيدًا عبر التوزيع، مما يسمح-للإشارات التفاضلية عالية السرعة بالوصول إلى الطبقات المستهدفة عبر المسار الأمثل-مما يؤدي إلى تحسين مرونة التصميم والأداء الكهربائي بشكل كبير.
في تصميمات أي طبقة من HDI، لا تعمل مجموعة Vias العمياء المكدسة شائعة الاستخدام + مجموعة Vias المدفونة على تقصير مسارات الإشارة فحسب، بل تقلل أيضًا بشكل فعال من خطر الحث الطفيلي وعدم تطابق المعاوقة. بالمقارنة مع اللوحات القياسية متعددة الطبقات، يمكن أن يؤدي ذلك إلى تقليل إجمالي عدد الطبقات والوزن الإجمالي مع الحفاظ على سلامة إشارة أعلى لنفس الوظيفة.

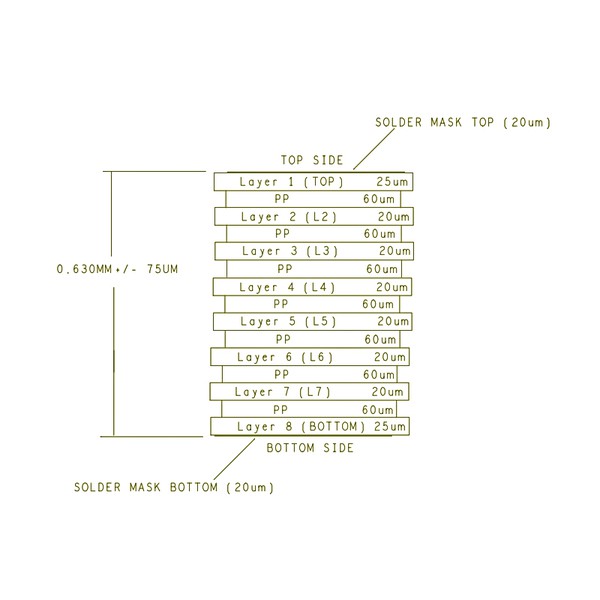

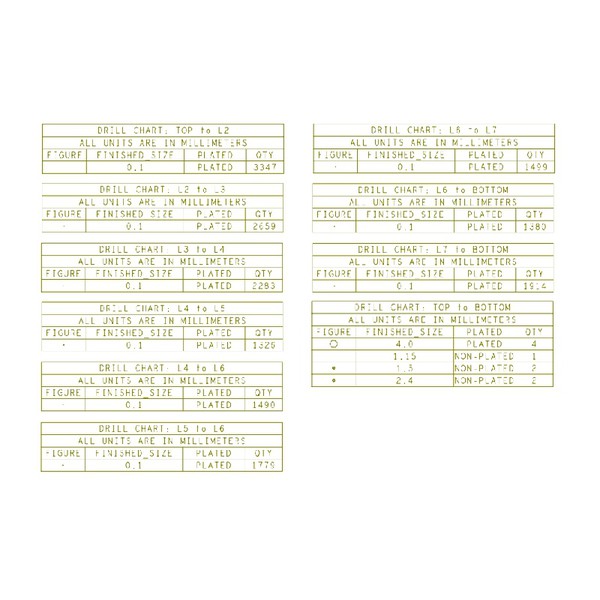

العملية والميزات الهيكلية

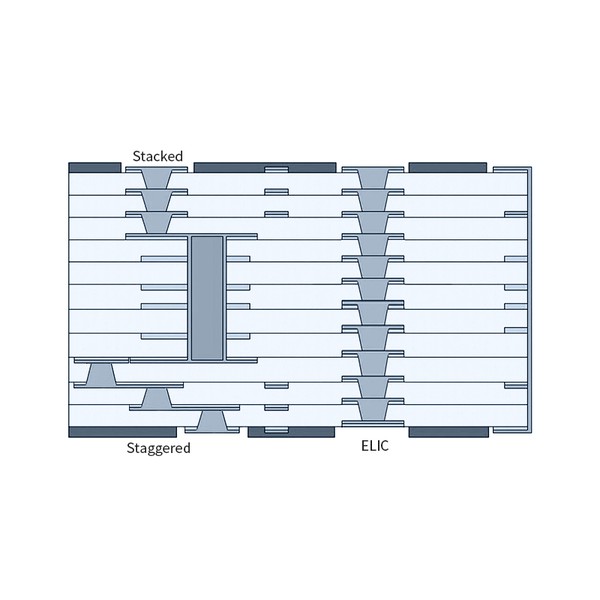

- إمكانية التوصيل البيني الكاملة: يمكن ربط أي طبقتين من خلال منافذ عمياء صغيرة، مما يجعلها مثالية لحزم الشرائح المعقدة المتعددة-(SiP، PoP).
- إمكانية التوجيه الدقيق: عرض/تباعد الخط يصل إلى 40/40 ميكرومتر، مما يدعم BGAs ذات كثافة الإدخال/الإخراج العالية للغاية.
- تصفيح متتابع متعدد: يضمن الترابط المستقر والمتسق في كل طبقة.
- خيارات المواد المتنوعة: ركائز عالية-Tg FR-4، ومنخفضة Dk/Df وعالية السرعة-، وهياكل ذات ضغط مختلط لتلبية احتياجات إدارة الإشارة والحرارة المتنوعة.
- تصميم صفري- للكعب: يلغي أي بقايا عبر كعب الروتين، مما يقلل الانعكاسات والتداخل، ويحسن-جودة الإشارة ذات السرعة العالية.
التطبيقات
الهواتف الذكية والأجهزة اللوحية-المتطورة
تصميمات مترابطة بالكامل للمعالجات الرئيسية ووحدات التخزين-ذات السرعة العالية.
5G ومعدات الاتصالات
وحدات الواجهة الأمامية للتردد اللاسلكي -، ولوحات معالجة النطاق الأساسي.
إلكترونيات السيارات
لوحات التحكم الأساسية لـ ADAS، وبوابات السرعة العالية-.
الصناعية والطبية
أنظمة تصوير عالية الدقة-ومعدات اختبار دقيقة.
في هذه السيناريوهات، تلبي أي طبقة HDI PCBs متطلبات -نقل الإشارة بسرعة عالية مع تمكين تكامل وظيفي أكبر في الأجهزة ذات المساحة المحدودة للغاية-.
المزايا الرئيسية
- حرية توجيه استثنائية: أي-اتصال بيني للطبقة يقلل بشكل كبير من تحويلات الإشارة، مما يؤدي إلى تحسين زمن الاستجابة وتقليل الخسارة.
- كفاءة اختراق الإدخال/الإخراج العالية: تدعم حزم BGA بحد أدنى يبلغ 0.3 مم، مما يجعل من السهل توجيه جميع إشارات كرة اللحام.
- سرعة عالية-وتوافق-عالي: من السهل التحكم في المعاوقة، حيث تدعم الواجهات مثل DDR5، وPCIe Gen5، وSerDes.
- تصميم رفيع وخفيف الوزن: يقلل من الطبقات غير الضرورية وطبقات الاتصال المتوسطة، مما يقلل من سمك اللوحة ووزنها بشكل عام.
- إمكانية تحسين التكلفة: في التصميمات عالية الأداء-، يمكن تقليل إجمالي عدد الطبقات، مما يؤدي إلى خفض تكاليف التصنيع وتسريع وقت-الوصول إلى-السوق.
