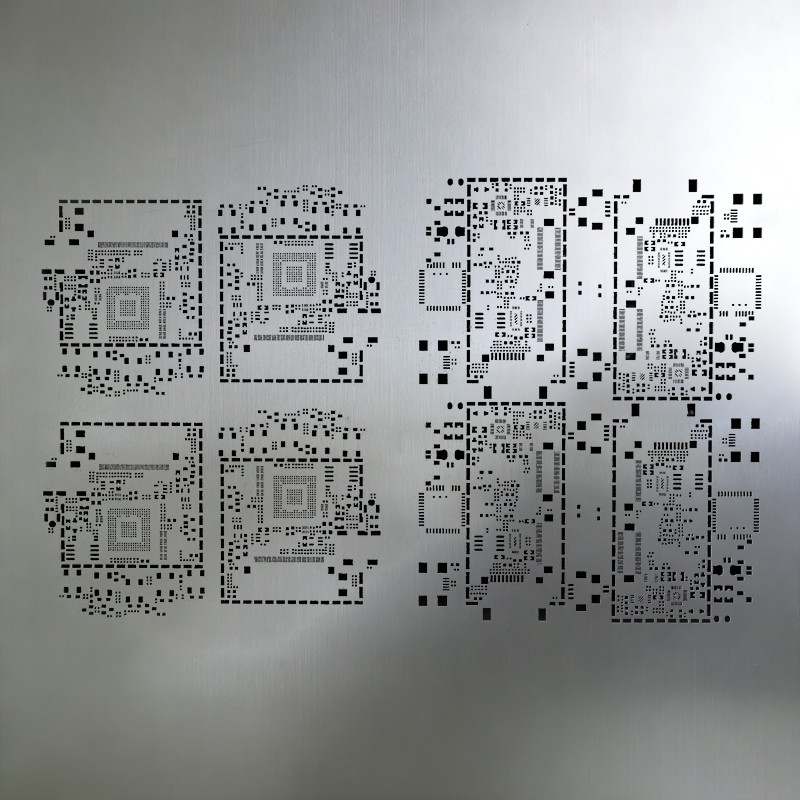

لماذا يعد تصميم الاستنسل مهمًا جدًا؟
كما يقول المثل في مجتمع تصنيع ثنائي الفينيل متعدد الكلور: "إذا لم يكن تصميم الاستنسل صحيحًا، فحتى أفضل آلة وضع وفرن إعادة التدفق الأكثر استقرارًا لا يمكن أن ينقذك من عيوب اللحام."
تشمل القضايا الشائعة
- معجون لحام مفرط → عرضة للجسر ومفاصل اللحام الباردة.
- عجينة لحام غير كافية ← وصلات لحام ضعيفة وموثوقية منخفضة.
- شكل الفتحة غير المناسب ← قد يتسبب في حدوث عيوب مثل "شواهد القبور" أو كرات اللحام متوسطة الرقاقة.
وهذا هو السبب في أن SMT Stencil Design هو الرابط الأول في سلسلة عمليات SMT - التي تؤثر بشكل مباشر على جودة اللحام النهائية.
نقاط التصميم الرئيسية
1. مطابقة السُمك
حدد سمك الاستنسل المناسب بناءً على حزمة المكونات وحجم اللوحة (عادةً 0.10 مم - 0.15 مم).

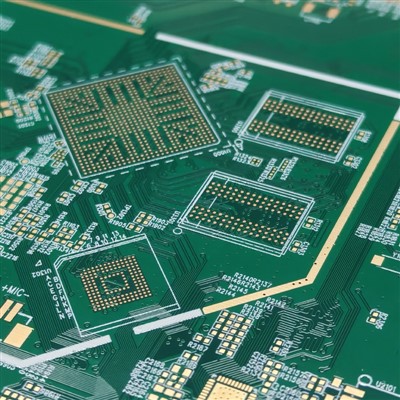

بالنسبة للدوائر المرحلية الدقيقة والأجهزة عالية الطاقة، يمكن استخدام قوالب الاستنسل المتدرجة (خطوة للأعلى/للأسفل) لمطابقة السُمك في مناطق مختلفة.
2. تحسين الفتحة
بالنسبة للمكونات الصغيرة مثل 0402 أو 0201، استخدم فتحات منخفضة أو أشكال "لوحة منزلية" لتقليل مخاطر كرة اللحام المتوسطة.
بالنسبة لـ BGAs، يمكنك التحكم في نسبة المساحة لضمان تحرير سلس لمعجون اللحام.
3. المواد والحرفية
يُفضل استخدام قوالب الاستنسل المصنوعة من الفولاذ المقاوم للصدأ المقطوعة بالليزر للحصول على حواف ناعمة ودقة عالية.
لتلبية المتطلبات الخاصة، يمكن استخدام سبائك النيكل أو طلاء النانو لتحسين إطلاق المعجون وإطالة عمر الاستنسل.
4. تصميم المنطقة
بالنسبة للوحات التي تجمع بين الدوائر المتكاملة الدقيقة والوسادات الكبيرة، يضمن تصميم المنطقة حجم معجون اللحام الأمثل في كل منطقة.
تطبيق الإستنسل SMT في عملية PCBA
- تصميم ثنائي الفينيل متعدد الكلور → تحديد مواقع اللوحة وأبعادها.
- تصميم الاستنسل → حدد أشكال وأحجام الفتحة.
- تصنيع الاستنسل → القطع بالليزر أو النقش الكيميائي.
- إعداد ثنائي الفينيل متعدد الكلور ← تنظيف الأسطح لضمان الملاءمة الدقيقة.
- محاذاة الاستنسل ← استخدم فتحات التسجيل أو الإقرارات لتحديد المواقع بدقة.

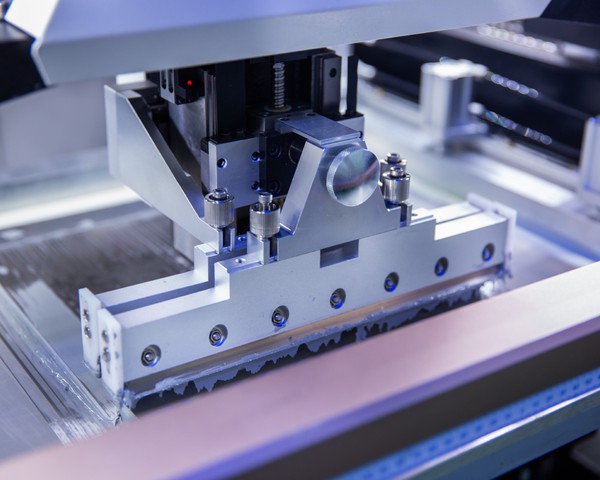

- طباعة معجون اللحام ← ضع العجينة باستخدام ممسحة مطاطية على فتحات الاستنسل.
- وضع المكونات → الانتقاء الآلي ومكان مكونات SMD.
- لحام إنحسر → تذوب عجينة اللحام لتشكيل المفاصل.
- التفتيش والاختبار → AOI، الأشعة السينية، الاختبار الوظيفي.
مزايا تصميم الاستنسل من STHL
ملخص
اختيار تصميم SMT Stencil يعني أخذ زمام المبادرة في جودة اللحام وكفاءة الإنتاج. تجمع شركة Shenzhen STHL Technology Co., Ltd. بين الخبرة الغنية في مشروع تصميم Stencil Paste Solder Paste وتقنيات التصنيع المتقدمة وإدارة الجودة الصارمة لتوفير الدعم الشامل - بدءًا من Stencil Design لـ SMT وحتى تسليم المنتج النهائي.
نحن نضمن أن كل تصميم لاستنسل ثنائي الفينيل متعدد الكلور يتم حسابه بدقة والتحقق منه لضمان الحجم الأمثل لمعجون اللحام وشكله وموضعه - مما يقلل من إعادة العمل وخفض التكاليف وتحسين استقرار التسليم.
اتصل بنا الآن:info@pcba-china.com- اربح في خط البداية لكل عملية لحام باستخدام SMT Stencil Design.
