ما هو Fine Pitch SMT؟

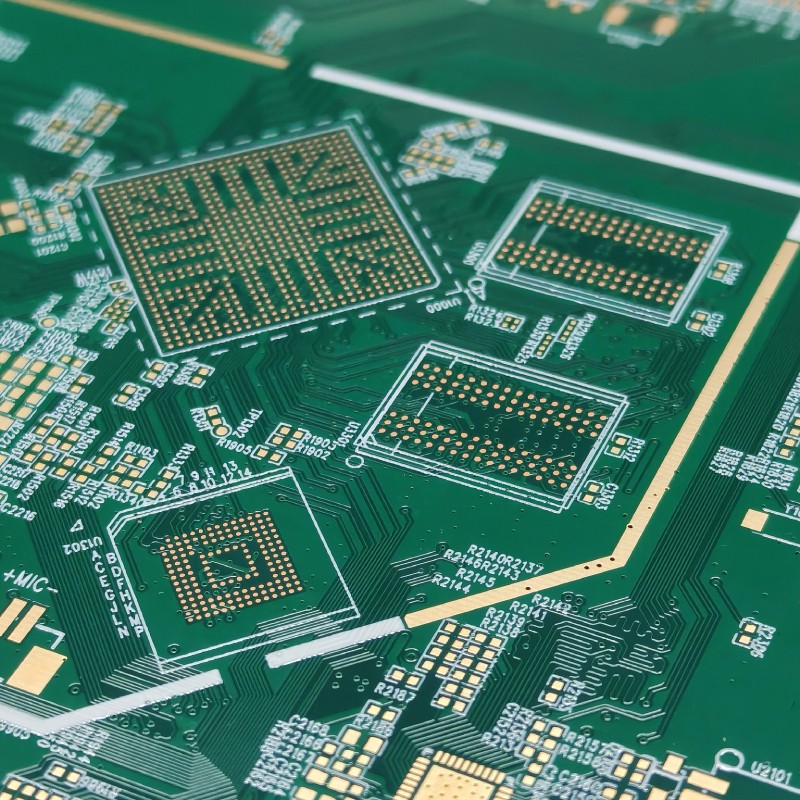

يشير Fine Pitch SMT إلى عملية وضع المكونات عالية الكثافة- على مركبات ثنائي الفينيل متعدد الكلور، عادةً للأجهزة التي تبلغ خطوة الدبوس فيها 0.5 مم أو أقل (مثل QFP، وBGA، وCSP).
تشمل الميزات النموذجية
- تخطيطات عالية الكثافة-، تحتوي على مكونات أكثر بكثير لكل بوصة مربعة مقارنة باللوحات التقليدية.
- الحزم الشائعة: 0201، 0402، 0603، وغيرها من أجهزة -SMD الصغيرة.
- متطلبات عالية للغاية فيما يتعلق بدقة الموضع وجودة اللحام وطرق الفحص.
أنواع مكونات الملعب الجميلة الشائعة
- QFP (الحزمة المسطحة الرباعية)
- BGA (مصفوفة شبكة الكرة)
- CSP (حزمة حجم الشريحة)
- وحدات -SMD صغيرة (0201، 0402، 0603، إلخ.)

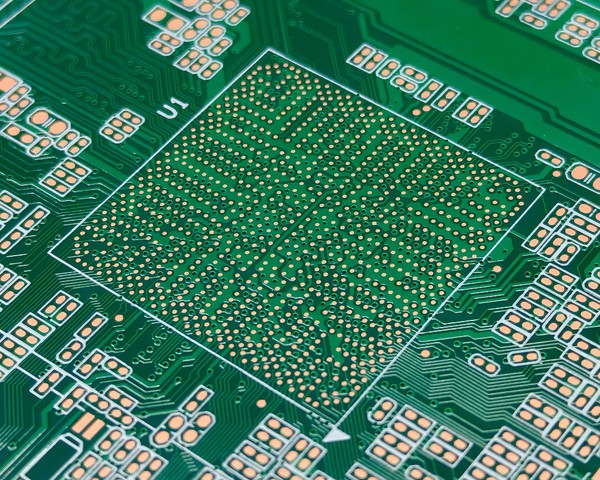

تتميز هذه المكونات بدرجات دبوس صغيرة للغاية وأحجام محدودة للوسادات، مما يفرض متطلبات صارمة على طباعة عجينة اللحام، ودقة الموضع، والتحكم في ملف تعريف إعادة التدفق.
الدور الرئيسي للاستنسل وطباعة معجون اللحام
مادة الاستنسل

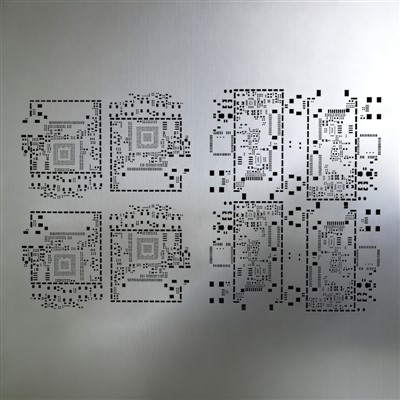

فولاذ مقاوم للصدأ مقطوع بالليزر بدقة عالية لفتحة العدسة.
تصميم الفتحة
تم تحسين الشكل والحجم بناءً على هندسة الوسادة لضمان إطلاق سلس لمعجون اللحام.
التحكم في السماكة
عادةً، يمكن أن يؤدي سمك يبلغ حوالي 0.10 مم - إلى إنشاء جسور، كما يمكن أن يؤدي السُمك الزائد إلى عدم كفاية وصلات اللحام.
النقاط الأساسية لتصميم ثنائي الفينيل متعدد الكلور ذو الدرجة الدقيقة
- تحديد المكونات: قم بإعطاء الأولوية للحزم المناسبة للتخطيطات عالية الكثافة-.
- هامش التقييم: اسمح بهامش 20-30% للمكونات مثل المكثفات والمقاومات.
- حجم اللوحة وتخطيطها: قلل حجم اللوحة قدر الإمكان، مع إعطاء الأولوية لمكونات الطاقة العالية-السرعة/العالية-.

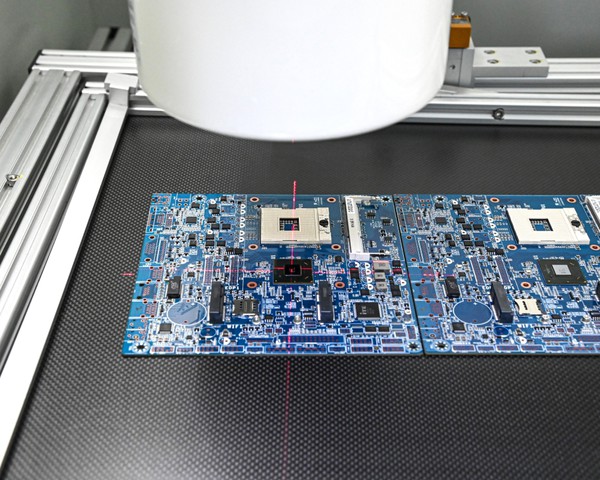

- التنسيب والتوجيه: آلات التنسيب الدقيقة ضرورية؛ تتطلب BGAs -فحصًا بالأشعة السينية.
تحسين العملية والتفتيش
- عبر-في-الوسادة: يوفر مساحة التوجيه ويمنع فتل اللحام.
- العلامات الإيمانية: توفير المحاذاة المرئية لآلات التنسيب.
- وضع مكثف الفصل: ضعه بالقرب من دبابيس طاقة الشريحة.

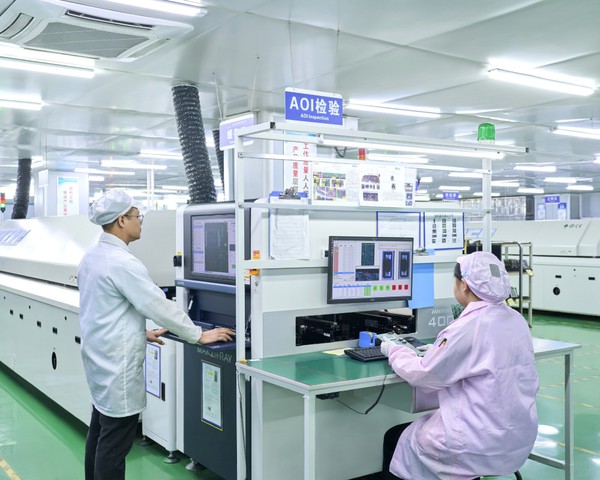

- طرق الفحص: AOI، -الأشعة السينية، والاختبار الوظيفي الكامل.
- حماية إنحسر: جو النيتروجين يقلل من خطر الأكسدة.
التحديات والتدابير المضادة
- صعوبة طباعة عجينة اللحام → استنسل دقيق + تحكم صارم في عملية الطباعة.
- متطلبات دقة عالية للموضع →-آلات وضع عالية الدقة + فحص AOI.
- مخاطر عالية لعيوب اللحام ← ملف تعريف إنحسر محسّن + فحص بالأشعة السينية -.
- إعادة صياغة صعبة → محطات إعادة صياغة يتم التحكم في درجة حرارتها-+ عمليات مجهرية.
مجالات التطبيق
ملخص
يعني اختيار Fine Pitch SMT اختيار تكامل أعلى وأداء أكثر استقرارًا ومرونة أكبر في التصميم. تستفيد شركة Shenzhen STHL Technology Co., Ltd. من -خطوط الإنتاج الآلية عالية السرعة، وأنظمة الجودة المعتمدة دوليًا (ISO، IATF)، وشبكة -طويلة الأمد من الموردين الموثوقين، وتخصيص مرن للسعة لتزويد العملاء بالدعم الكامل - بدءًا من التشغيل التجريبي وحتى الإنتاج الضخم - بموجب نموذج Fine Pitch SMT Assembly.
نحن نضمن أنه سواء بالنسبة للنماذج الأولية-الصغيرة أو الإنتاج على نطاق واسع-، فإن كل لوحة PCB ستقدم أداءً مستقرًا، وتسليمًا في الموعد المحدد-، وجودة يمكن تتبعها بالكامل.
