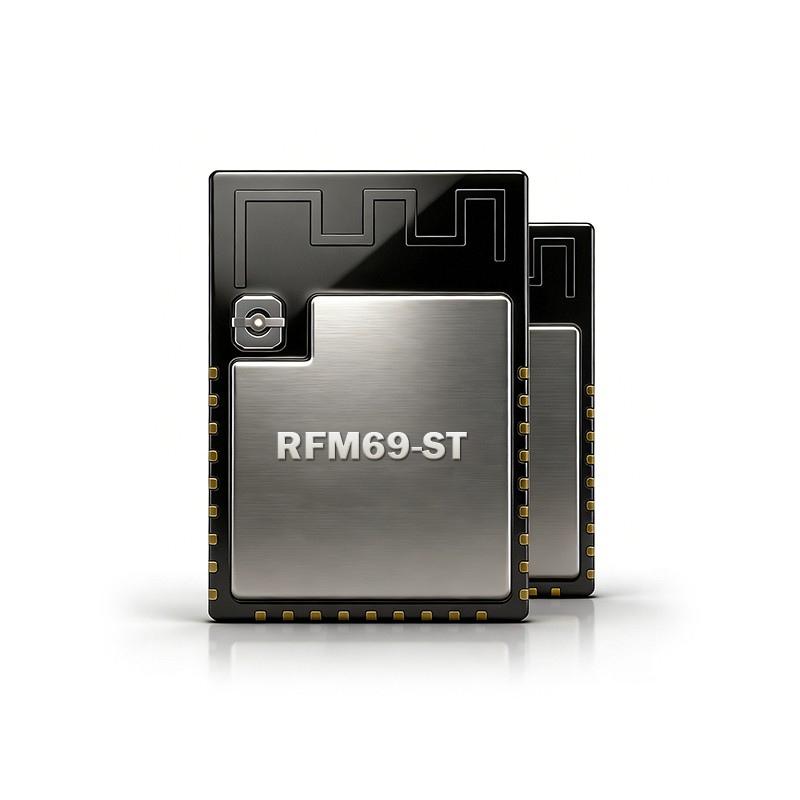

RFM69-ST

المواصفات الفنية

مجالات التطبيق

• قراءة العدادات التلقائية (AMR): قياس المرافق وجمع البيانات عن بعد.
• شبكات الاستشعار اللاسلكية: الاستشعار البيئي، ومراقبة الأصول.
• أتمتة المنازل والمباني: التحكم في الوصول، التدفئة والتهوية وتكييف الهواء، الإضاءة.
• الأمن والإنذار: أجهزة إنذار الاقتحام، وأجهزة الاستشعار المحيطة.
• المراقبة والتحكم الصناعي: القياس عن بعد للآلة، وصلات التحكم عن بعد.
• M‑BUS اللاسلكي: مكدسات اتصالات قياس فرعية بسرعة 1 جيجاهرتز.

لماذا يناسب

• حساسية عالية: استقبال مستقر للوصلات ذات نسبة الإشارة إلى الضوضاء (SNR) المنخفضة.
• التعديل المرن: قابلية التشغيل البيني عبر الأنظمة القديمة والحديثة.
• SMT مدمج: الحد الأدنى من بصمة ثنائي الفينيل متعدد الكلور للمرفقات الضيقة.

إرشادات تكامل PCB/PCBA

1. جاهزية SMT: تدعم واجهة SPI وحزمة SMT ملفات الانتقاء والمكان الآلية وملفات تعريف التدفق القياسية.

2. مسار الهوائي والترددات اللاسلكية:

• التنسيب: حجز منطقة RF نظيفة؛ احتفظ بالهوائي/التغذية بعيدًا عن مستلزمات التحويل الرقمية والتحويلية عالية الضوضاء.
• التحكم في المعاوقة: الحفاظ على المعاوقة المتطابقة من الهوائي إلى منافذ التردد اللاسلكي؛ تقليل بذرة والانحناءات الحادة.
• الإستراتيجية الأرضية: استخدم مستوى أرضيًا مخيطًا؛ احفظه بعيدًا عن الأرض أسفل منطقة الهوائي.

3. سلامة الطاقة:

• الفصل: ضع مكثفات تجاوز ESR منخفضة بالقرب من أطراف VCC/GND.
• استقرار السكة: تأكد من تنظيم الإمداد المناسب لتدفقات الإرسال عند +13 ديسيبل ميلي واط.

4. قابلية الاختبار وسوق دبي المالي:

• نقاط الوصول: توفير منصات لبيانات SPI وTRx وقضبان الطاقة لتبسيط تكنولوجيا المعلومات والاتصالات/AOI.
• الحرير والأوراق الاعتمادية: تعمل العلامات المرجعية الواضحة على تحسين دقة تحديد الموضع.

5. تبسيط قائمة مكونات الصنف:

• الأجزاء الخارجية: الأجزاء الأساسية فقط للمطابقة/الفصل؛ يقلل من تعقيد التجميع والتكلفة.

الوسم : rfm69-st، الصين rfm69-st المصنعين والموردين والمصنع, RFM69HC-ST
